Emelőrendszer előregyártott betonhoz

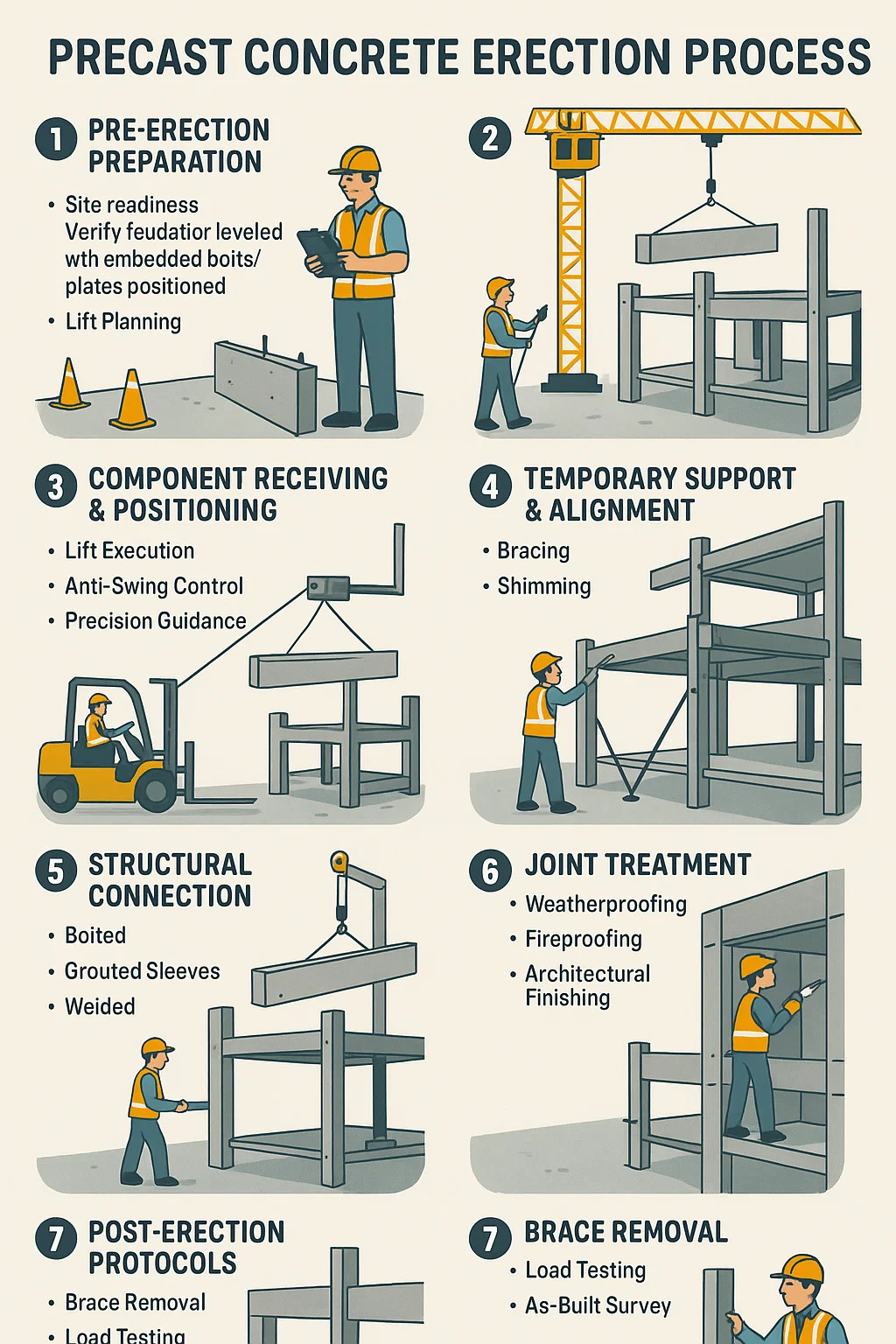

Előregyártott beton szerelési eljárás
1. Az erekció előtti előkészítés
A helyszín készenléte: Ellenőrizze, hogy az alapok vízszintesek-e a helyesen elhelyezett beágyazott csavarokkal/lemezekkel.
Lifttervezés: Sorozatos alkatrészek szerelése (pl. oszlopok → gerendák → födémek).
Biztonsági zóna: daruzás alatt álló barikádterületek; jelzőket kijelölni.
2. Alkatrészek fogadása és elhelyezése
Elhelyezési szakasz: Helyezze az egységeket a felszerelési pontok közelébe targoncával/targoncával.
Kötélzet felállítása: Rögzítse a hevedereket az előregyártott elemekbe öntött emelőbetétekre.
Daru kiválasztása: Telepítsen torony- vagy mobildarukat a súly/sugár követelményeknek megfelelő.
3. Emelés és manőverezés
Emelés végrehajtása: Emelje fel az egységeket függőlegesen az akadályok elhárításához, majd billentse be a helyére.
Lengésgátló vezérlés: Használjon szalagokat az elemek stabilizálására szél vagy mozgás közben.
Precíziós útmutatás: A jelzők rádión keresztül irányítják a darukezelőket; lézerek ellenőrzik az igazítást.
4. Ideiglenes támogatás és összehangolás
Merevítés: Szereljen be állítható acél támasztékokat a falak/oszlopok vízszintes tartásához.
Lámpázás: Helyezzen be acél vagy polimer alátéteket a csapágyakba a tervezési magasság elérése érdekében.
Tűrésellenőrzés: Erősítse meg a pozicionálást ±3 mm-en belül földmérő műszerekkel.
5. Strukturális kapcsolat
| Csatlakozás típusa | módszer | Cél |
|---|---|---|
| Csavarozott | Húzza meg a nagy szilárdságú csavarokat acéllemezeken keresztül | Azonnali terhelés átvitel |
| Fugázott ujjak | Fecskendezze be a cementhabarcsot a betonacél hüvelyekbe | Monolit szilárdságot hoz létre |
| Hegesztett | Hegesztett beágyazott lemezeket vagy betonacél farkokat | Állandó szeizmikus ellenállás |
| Mechanikus csatlakozók | Menetes betonacél csatlakozók | Gyors oszlop-oszlop csatlakozás |
6. Ízületi kezelés
Időjárás elleni védelem: Helyezzen be a támasztórudak szilikon tömítőanyagát a panelek illesztéseibe.
Tűzállóság: Töltsön ásványgyapotot a padlótól a falig terjedő résbe a tűzállóság érdekében.
Építészeti kikészítés: Alkalmazza a színhez illő felületkezelést: Alkalmazza a színnek megfelelő fugázót vagy habarcsot a szabaddá vált hézagokra.
7. Felállítás utáni protokollok
Merevítő eltávolítása: Az ideiglenes támasztékokat csak azután szabad leválasztani, hogy a csatlakozások megerősödtek.
Terhelési vizsgálat: Ellenőrizze a szerkezeti integritást (például alkalmazzon próbaterheléseket a gerendákra).
Beépített felmérés: Dokumentálja a végleges pozíciókat a létesítménygazdálkodási nyilvántartásokhoz.
