Előregyártott beton tartozékok a modern előregyártott építkezések nem énekelt gerincét jelentik. Az emelőbetétek, tekercshurkok, horgonycsatornák, mágneses zsalurendszerek, hézagképzők és beöntött rögzítések között ezek az alkatrészek határozzák meg, hogy az előregyártott panel biztonságosan eljut-e az öntőudvartól az épület homlokzatáig – vagy egyáltalán nem. Ahogy Európában, Ázsiában és Észak-Amerikában emelkedik az előregyártási arány, a betonelembe ágyazott minden tartozék minősége és konzisztenciája soha nem számított ennyire. Ningbo Wewin Magnet Co., Ltd ennek az ellátási láncnak a gyártási végén áll, és mágneses zsaluzási megoldásokat és előregyártott tartozékokat gyárt, amelyeket a vállalkozók több mint 30 országban használnak.
Miért határozzák meg az előregyártott betontartozékok a projekt eredményeit?
A globális előregyártott betonpiacot hozzávetőlegesen értékelték 148 milliárd USD 2023-ban és az előrejelzések szerint meghaladja 210 milliárd USD 2030-ig , amelyet a gyorsabb építési ciklusok és a szűkebb munkaerőpiac iránti kereslet hajt. Ezen az ábrán belül a tartozékok és a beágyazott hardver aránytalanul nagy részét teszik ki a meghibásodási kockázatnak. Egy 20 kN névleges teherbírású emelőaljzat, amely 14 kN terhelés alatt meghibásodik, nem csak az egyik panelt károsítja – leállíthatja a telephelyet, biztosítási kárigényt válthat ki, és kikényszerítheti a teljes gyártási auditot.
A kiegészítők kategóriája szélesebb, mint azt sok vásárló eleinte feltételezi:
- Emelő- és mozgóbetétek (tekercshüvelyek, gömbfejű horgonyok, lapos horgonyok)
- Mágneses zsalurendszerek és letörési szalagok a formapozícionáláshoz

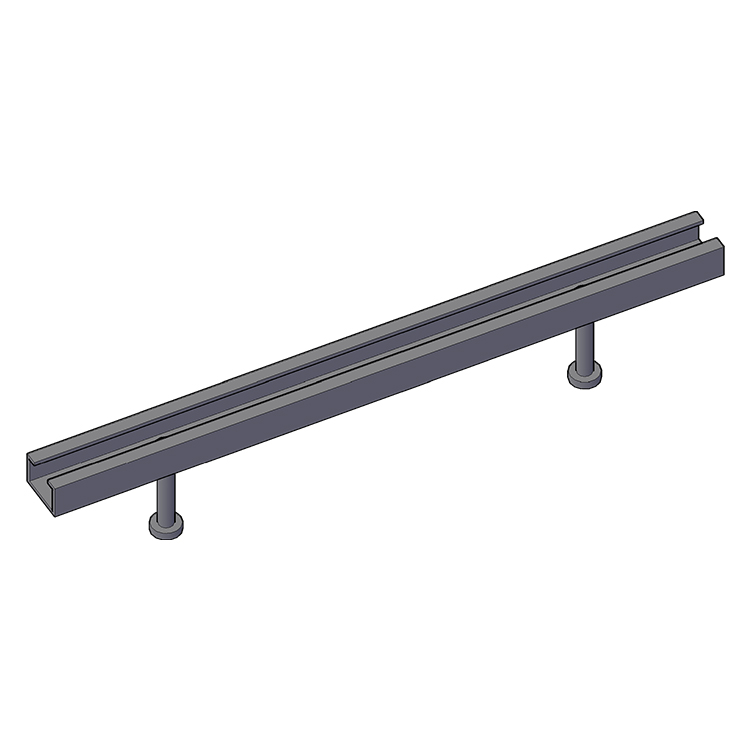

- Beöntött csatornák, tiplik és csatlakozó lemezek
- Üresképzők és blokkoló rendszerek
- Élvédő és rögzítő sínek
- Fugacsövek és kötőhuzal-tartozékok
Minden terméktípusnak megvannak a saját tűréskövetelményei és teherbírási szabványai, ezért a gyakorlatban sokkal fontosabb az ellenőrzött gyártótól való beszerzés, nem pedig a közvetítő.
A globális előregyártott betonpiac mérete (milliárd USD)
Forrás: Iparági becslések; A 2030-as szám egy előrejelzés
Tényezőy-Direct kontra Kereskedelmi Vállalat: Mit árulnak el a számok
Az előregyártott ellátási láncban visszatérő megbeszélés, hogy egy kereskedelmi vállalaton keresztül vásároljunk-e, vagy közvetlenül a gyártóhoz forduljunk. Az őszinte válasz a mennyiségtől függ, de a közepes és nagy beszerzések esetében a költség- és minőségi különbség jelentős.
at Ningbo Wewin Magnet Co., Ltd , a gyári közvetlen modell az alapértelmezett. Sok kereskedelmi vállalat, amely felsorolja az előregyártott betontartozékokat a katalógusaiban, valójában késztermékeket vásárol a Wewintől, és hozzáadott árrés mellett értékesíti azokat. Ez gyakori a Ningbo-Zhejiang gyártási folyosón. A közvetlen vásárlás teljesen megszünteti ezt a réteget, ami általában azt jelenti 12-22%-kal alacsonyabb egységár nagy mennyiségű megrendelés esetén, és közvetlen hozzáférést biztosít a gyártási csapathoz az egyedi specifikációs munkákhoz.
| Factor | Gyári közvetlen (Wewin) | Kereskedelmi Társaságon keresztül |
|---|---|---|
| Egységár | Alsó (nincs közvetítő) | 12-22%-os felár jellemző |
| Az átfutási idő átláthatósága | Közvetlen gyártási ütemterv | A kereskedő készletétől függően |
| Egyedi specifikációk | MOQ-tól lehetséges | Gyakran csak a katalógus tételeire korlátozódik |
| Minőségi nyomon követhetőség | Teljes kötegelt rekordok állnak rendelkezésre | A kereskedő szorgalmától függ |
| Értékesítés utáni támogatás | Közvetlen mérnöki csapat | Kereskedőn keresztül továbbítva |
A fenti táblázat a valós beszerzési dinamikát tükrözi az előregyártott tartozékok terén. Sok európai és ausztrál előregyártott gyártó idővel felfedezte, hogy a közvetlen gyári kapcsolatokat – különösen az olyan gyártókkal, mint a Wewin – érdemes korán kialakítani, még akkor is, ha a kezdeti rendelési mennyiség szerény.
Valójában mit változtat a kiváló minőségű berendezések a tartozékok gyártásában
A "jó minőségű berendezés" kifejezést túl gyakran használják a gyártási marketingben, de az előregyártott betontartozékok esetében konkrét, mérhető következményei vannak. at Ningbo Wewin Magnet Co., Ltd , a mágneses letörési szalagok, emelőhorgonyok és zsalumágnesek gyártósorai CNC-vezérlésű sajtoló- és precíziós öntőberendezéseket használnak, amelyek a mérettűréseken belül vannak ±0,05 mm — ami rendkívül fontos, ha egy betétnek egy szerkezeti csatlakozási csomópontban tervezett furathoz kell igazodnia.
Három közvetlen minőségi eredmény a berendezésszintű beruházásból:
- Állandó kihúzási szilárdság: A rosszul gyártott tekercshüvelyek tényleges teherbírása a névleges értékükhöz képest 15-30%-kal eltérhet. A precíziós öntés ezt a szórást 5% alá csökkenti.
- Felületkezelés a mágneses markolathoz: A mágneses zsalutartozékok sík, egyenletes felületen múlnak a névleges tartóerő elérése érdekében. A géppel megmunkált felületek megbízhatóan felülmúlják a kézzel köszörült alkatrészeket.
- Hosszú élettartam: Az automatizált vonalakkal felhordott tűzihorganyzott vagy porszórt bevonat egyenletes bevonatvastagságot biztosít, amely megnöveli a korrózióállóságot – ez fontos part menti vagy magas páratartalmú öntési környezetben.
Minőségi tulajdonságok összehasonlítása: magas felszereltség vs. alapgyártás
Mágneses zsaluzórendszerek: Az előregyártott gyártás hatékonysági szorzója
Között előregyártott beton tartozékok , a mágneses zsaluzat alkatrészei külön figyelmet érdemelnek, mert közvetlenül szabályozzák, hogy egy öntőmű milyen gyorsan konfigurálhatja át ágyait. A hagyományos mechanikus oldalformák acél asztalokhoz csavarozva vannak 30-45 perc méterenként beállítani és lecsupaszítani. A mágneses rendszerek – ahol az erős állandó mágnesek az oldalsó síneket, a blokkoló formákat és a letörési csíkokat szilárdan az acél raklaphoz tartják – nagyjából lerövidítik ezt az időt. 60-70% .
A Ningbo Wewin Magnet Co., Ltd. pontosan erre a termékszegmensre specializálódott. A cég zsalumágnesei szinterezett NdFeB magokat használnak, amelyek acél házakba vannak burkolva, és tartóerőt adnak le 600 N és 3500 N között egységenként, alkalmazásonként választható. A szabványos fali panelek általában 8-16 mágneses oldalformázót használnak méterenként.
Űrlapbeállítási idő (perc/méter): hagyományos vs. mágneses rendszer
A sebességen túl a mágneses rendszerek csökkentik az acél kifáradását a raklapfelületeken, mivel nincsenek furatok vagy hegesztési pontok. Az évi 200 öntési ciklust lebonyolító, csavarozott formákkal rendelkező raklap jellemzően 4-5 éven belül burkolatot igényel. A mágneses alapú beállítások ezt kiterjesztik 8-10 év egyenértékű áteresztőképesség mellett.
A megfelelő előregyártott tartozékok kiválasztása az alkalmazáshoz
Nem minden tartozék illik minden paneltípushoz. A kiválasztás a betonkeverék kialakításától, az elem súlyától, a kezelési sorrendtől és a végső szerkezeti felhasználástól függ. Íme egy gyakorlati kezdő keret:
Tipikus biztonságos munkaterhelés a betét típusa szerint (kN)
Indikatív SWL-adatok; mindig ellenőrizze az adott betonminőségre vonatkozó gyártói terhelési táblázatokat
Kulcsfontosságú kiválasztási kritériumok
- Az elem súlya és emelési sorrendje: A 4 tonnás, 4 pontos emelővel rendelkező falpanelekhez az egyedi pontterhelés legalább 2-szeresére méretezett lapkákra van szükség, figyelembe véve a dinamikus tényezőket.
- A betonburkolat követelményei: Sok szerkezeti csatlakozáshoz legalább 30-50 mm-es burkolat szükséges; az alacsony profilú tartozékokat ennek megfelelően kell megválasztani.
- Korróziós környezet: A tengerparti vagy tengeri alkalmazásokhoz rozsdamentes acél betétek (316-os fokozat) vagy legalább 85 µm-es tűzihorganyzás szükségesek.
- Újrafelhasználhatóság: A mágneses letörés csíkokat és üregképzőket 50–200 ciklusra tervezték; a megfelelő anyag kiválasztása (gumi, PVC vagy acél hátlapú mágnes) drámaian befolyásolja a felhasználásonkénti összköltséget.
Gyakori kérdések a Előregyártott beton tartozékok
Mi a minimális rendelési mennyiség a Ningbo Wewin egyedi előregyártott tartozékokhoz?
A szabványos katalóguscikkeknél a MOQ általában 500–1000 darab, a termék típusától függően. Egyedi specifikációjú tartozékok esetében – például nem szabványos lapkamenetméretek vagy projektspecifikus mágneses letörési profilok – a MOQ körülbelül 200 darabtól kezdődően alkudható ki, amikor a szerszámköltségeket a vevő viseli. Mivel a Wewin közvetlen gyártó, nem pedig kereskedelmi vállalat, a szerszámozáson nincs közvetítő jelölés, amely lehetővé teszi az egyedi gyártás elérhetőségét a közepes méretű előregyártott üzemek számára.
Hogyan viszonyulnak a mágneses zsaluzó tartozékok a hagyományos csap-csavaros rendszerekhez az összköltség tekintetében?
A mágneses rendszerek kezdeti ráfordítása általában magasabb A méterenkénti költség 2-3-szorosa szabványos csavarrögzítő oldalforma készletből. Ha azonban a munkaerő-megtakarítást beleszámítjuk egy 12 hónapos öntési ütemtervbe (250 gyártási napot és átlagosan 4 órás napi formázási időt feltételezve), a legtöbb üzem ezen belül megtéríti a befektetést. 14-18 hónap . A két műszakban üzemelő üzemek gyakran 8-10 hónapon belül megtérülnek. A raklap hosszabb élettartama (lásd a 4. fejezetet) tovább növeli a gazdaságosságot.
Milyen tanúsítványokkal kell rendelkeznie az előregyártott emelőbetéteknek?
Európában a szerkezeti előregyártott elemekben használt emelőbetéteknek meg kell felelniük EN 13369 (az előregyártott betontermékekre vonatkozó közös szabályok) és a vonatkozó nemzeti alkalmazási szabványok. A teherhordó horgonyokhoz ezenkívül szükség lehet CE-jelölésre vagy ETA-ra (Európai Műszaki Értékelés). Az ausztráliai projekteknél az AS 3850 szabályozza a billenthető és előregyártott kezelési rendszereket. Mindig kérjen vizsgálati tanúsítványokat és tételek nyomon követhetőségi dokumentációját a beszállítójától – egy olyan jó hírű gyártó, mint a Wewin, szokásos gyakorlatként vezeti ezeket a nyilvántartásokat.
Az előregyártott tartozékokat projektspecifikus jelölésekkel vagy beágyazott RFID-címkékkel lehet ellátni?
Igen. Ez egyre gyakoribb kérés a BIM-be integrált előregyártott munkafolyamatokban. A színkódolt bevonat, a lézerrel maratott tételszámok vagy a gyárilag beépített passzív RFID-chipek, amelyek a betéttestbe vannak ágyazva, mind-mind közvetlen gyártó által befogadhatóak. Az ilyen szintű testreszabás ritkán lehetséges kereskedelmi vállalaton keresztül, mert közvetlen kommunikációt igényel a gyártási csapattal – ez egy másik gyakorlati előnye, ha közvetlenül a Ningbo Wewin Magnet Co., Ltd-től vásárolunk.
Hogyan kell karbantartani a mágneses zsalutartókat az élettartam meghosszabbítása érdekében?
A fő ellenség a mágnes felületén felhalmozódó betonmaradványok és a házat feltörő mechanikai hatás. A legjobb gyakorlat az, hogy minden szalag után megtisztítja a tartófelületet egy műanyag kaparóval (soha nem acélból), az öntés előtt vékony leválasztó fóliát visz fel, és 500 ciklusonként vizsgálja meg a házat, hogy nincs-e repedés. A Wewin gyártósorairól származó, megfelelően karbantartott egységek helyszíni jelentések élettartama meghaladja 3000 ciklus gyári környezetben.
