Mik azok az előregyártott betonszerkezetek, és miért dominálnak a modern építőiparban
Az előregyártott betonszerkezetek olyan építőelemek – falak, gerendák, oszlopok, födémek és egyebek –, amelyeket ellenőrzött gyári körülmények között gyártanak a szállítás és a helyszíni összeszerelés előtt. Az eredmény egy olyan építési módszer, amely következetesen felülmúlja a hagyományos öntött betont sebességben, minőségben és költség kiszámíthatóságában. Az európai és észak-amerikai nagyszabású infrastrukturális projektek több mint 60%-a jelenleg az előregyártott betont határozza meg elsődleges szerkezeti rendszerként , és ez a szám tovább emelkedik, ahogy a projektek ütemezése csökken, és a munkaerőköltségek emelkednek.
Az ok, amiért az előregyártott betonszerkezetek a raktárak, parkolóházak, hidak, stadionok és többszintes lakóépületek gerincévé váltak, egyértelmű: amikor a beton gyárban, pontos hőmérséklet- és páratartalom-szabályozás mellett kikeményedik, nyomószilárdsága rutinszerűen eléri. 5000-8000 psi — jóval meghaladja a szántóföldön öntött betonra jellemző 3000-4000 psi. Minden elem, amely ezeket az alkatrészeket a helyén tartja, minden beágyazott lemez, rögzítőcsavar, hurokbetét és emelőeszköz az előregyártott betontartozékok széles kategóriájába tartozik, és a megfelelő tartozékok kiválasztása ugyanolyan kritikus, mint maga a keverék kialakítása.
Key Takeaway: Gyári gyártás = szigorúbb tűréshatárok, gyorsabb ütemezés, erősebb végső szerkezet.
Az előregyártott betonszerkezetek gyártása
Az előregyártott betonszerkezetek gyártása fegyelmezett folyamatot követ, amely kiküszöböli a legtöbb olyan változót, amelyek a helyszínen öntött betont sújtják. Az egyes szakaszok megértése egyértelművé teszi, hogy a módszer miért hoz ilyen következetes eredményeket, és miért nem tárgyalható az előregyártott beton tartozékok kiválasztása a tervezési szakaszban – nem az építés során.

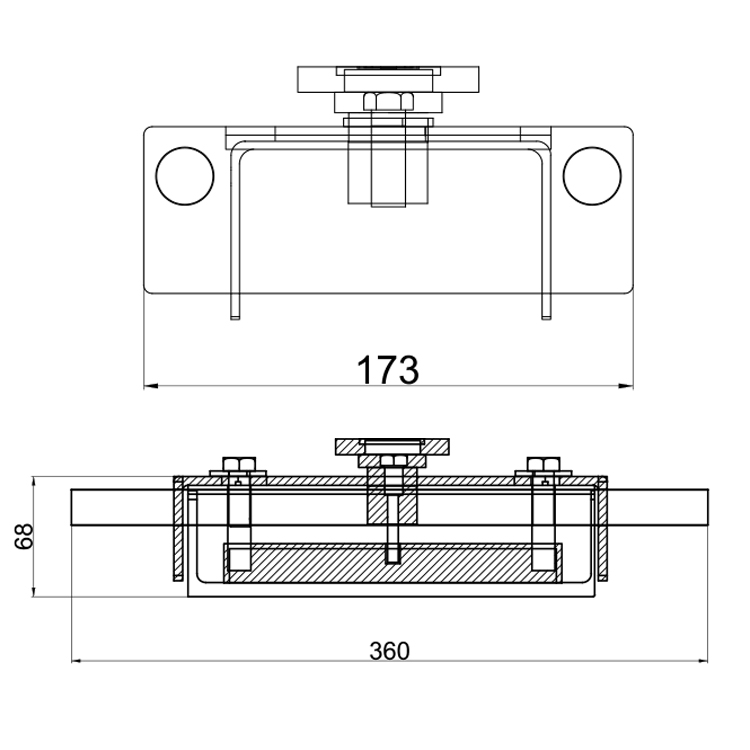

1. szakasz – Forma-előkészítés és megerősítés elhelyezése
A gyakran ±1/16 hüvelykes tűréshatárig megmunkált acélformákat megtisztítják, olajozzák és összeszerelik. A merevítő acél ketrecek előre gyártottak és belül vannak rögzítve. Ebben a szakaszban mind beágyazott előregyártott beton tartozékok – az emelőhorgonyok, a csatlakozóbetétek, az elektromos védőcső hüvelyek és a szerkezeti hegesztőlapok – el vannak helyezve és rögzítve betonozás előtt. Minden olyan elemet, amelynek a kész elemben kell lennie, most el kell helyezni; utólagos hozzáadása magozást vagy vágást igényel, ami károsítja a szerkezeti integritást.
2. szakasz – A beton adagolása és elhelyezése
Az előregyártott üzemek betonkeverékei általában 0,35 és 0,45 közötti víz-cement arányt használnak – ez jóval alacsonyabb, mint a szántóföldi keverékeknél – a nagy korai szilárdság elérése érdekében. A belső vibráció megszilárdítja a betont a betonacél ketrec és a beágyazott tartozékok körül. Egyes üzemek külső asztalvibrációt alkalmaznak a vékony építészeti panelekhez, hogy kiküszöböljék a felületi üregeket belső vibrátorok nélkül, amelyek kiszoríthatják a vékony fedőbetont.
3. szakasz – Kikeményedés
Az előregyártott üzemek gőz-, hőkeményítő vagy gyorsított nedvességmegtartó takarókat használnak a A tervezési szilárdság 70%-a 18-24 órán belül . Ez a gyors szilárdságnövekedés az, ami lehetővé teszi, hogy az elemeket egyetlen gyártási műszakon belül leválasztsák a formákról és egymásra rakják az udvaron – ez a ciklus lehetetlen a helyszínen öntött betonnál, amely 28 napig tart a teljes tervezési szilárdság eléréséhez környezeti feltételek mellett.
4. szakasz – Minőségellenőrzés, befejezés és udvari tárolás
Mielőtt bármely elem elhagyná az öntőágyat, a méretellenőrzések, a felület-ellenőrzések és a hardver auditok megerősítik, hogy minden előregyártott betontartozék megvan, helyesen van elhelyezve és sértetlen. Ezután az elemeket az udvaron lévő fatárolón tárolják, szállítási sorrend szerint rendezve, megvárva a szállítási és felállítási ablakot.
Az előregyártott betonelemek főbb típusai és alkalmazásaik
Az előregyártott betonszerkezetek elemtípusok széles családját ölelik fel, mindegyiket egy-egy szerkezeti szerepre tervezték. Az alábbiakban áttekintjük a leggyakoribb kategóriákat, az általuk kiszolgált épületeket és infrastruktúrát, valamint a jellemző fesztávokat vagy terhelési besorolásokat.
Double-Tee Slabs
Parkolószerkezetekhez és raktárpadlókhoz használják. Szabványos fesztáv 40-80 láb 24-34 hüvelyk mélységgel. Terhelhetősége jellemzően 40-100 psf szuperponált élő terhelés.
Üreges mag deszka
Lakossági és irodai padlórendszerek igáslova. Normál szélesség 4 és 8 láb, mélység 6-16 hüvelyk, fesztáv 20-50 láb. Az üregek csökkentik a holtterhelést, miközben megőrzik a szerkezeti mélységet.
Előre gyártott oszlopok és gerendák
Téglalap alakú és L-alakú oszlopok 12×12-től 24×24 hüvelykig. Fordított póló gerendák, téglalap alakú gerendák és spandrel gerendák alkotják a nyomatékkeretet vagy egyszerűen alátámasztott gravitációs rendszert.
Előre gyártott falpanelek
Masszív, szigetelt szendvics- és építészeti panelek 5-12 hüvelyk vastagságban. Teherhordó nyírófalként vagy nem szerkezeti burkolatként használható. Hab szigetelő magokkal 20-30 R-értéket ér el.
Hídtartók
AASHTO I-tartók és bulb-tee tartók autópálya hidakhoz. 60 és 160 láb között feszül. A 8000-12000 psi nagy teljesítményű betonkeverékek szabványosak a nagy fesztávú hídalkalmazásokhoz.
Előre gyártott lépcsők és lépcsők
Komplett lépcsősorok önálló egységként, beépített lépcsőkkel. Megszünteti a bonyolult zsaluzást, és napról órákra lecsökkenti a lépcső telepítését, mindössze egy daru és előregyártott betontartozékok segítségével.
Előregyártott betontartozékok: A szerkezetek kialakítását lehetővé tevő hardver
Függetlenül attól, hogy egy betonelemet milyen precízen terveznek és öntöttek, a bele ágyazott előregyártott betontartozékok határozzák meg, hogyan lehet az elemet felemelni, szállítani, összekapcsolni és egy komplett szerkezetbe integrálni. Az előregyártott betontartozékok a vasalattípusok széles skáláját ölelik fel, és minden kategória meghatározott terhelési besorolást, beépítési követelményeket és kompatibilitási szempontokat tartalmaz.
| Tartozék kategória | Funkció | Tipikus munkaterhelés | Anyag |
|---|---|---|---|
| Emelő horgonyok (véghüvely, hurok, tekercs) | Ideiglenes emelés a csupaszítás és a felállítás során | 1-60 tonna horgonként | Öntöttvas, kovácsolt acél |
| Lemezek beágyazása és hegesztési lemezek | Állandó szerkezeti kapcsolatok az elemek között | 10-200 kips tányéronként | A36 / A572 acél, tűzihorganyzott vagy rozsdamentes |
| Tekercsrudak és tekercscsavarok | Helyszínen állítható csatlakozások, burkolat rögzítés | 5-30 kip per rúd | Horganyzott vagy rozsdamentes acél |
| Csapágybetétek | Teherátvitel és tűrésfelvétel a csapágyüléseknél | Nyomófeszültség 800-1500 psi | Neoprén, HDPE, szálerősítésű elasztomer |
| Hurokbetétek és kiszélesedő kúpos betétek | Rögzítési pontok másodlagos rögzítéshez, homlokzati vasalatokhoz | 500 fonttól 5 tonnáig | Temperöntvény, acélhuzal |
| Előfeszítő szál és utófeszítő hardver | Beton előnyomása a hajlítási feszültségek ellensúlyozására | 270 ksi szál, az UTS 70-75%-ára emelve | 270-es fokozatú, alacsony relaxációjú szál |
Emelőhorgonyok: méretezés és biztonsági tényezők
Az emelőhorgonyok az előregyártott betontartozékok közül a legtöbbet vizsgáltak, mivel a csupaszítás vagy az összeszerelés során bekövetkező meghibásodás azonnal katasztrofális. Bármely emelőhorgony üzemi terhelési határának (WLL) figyelembe kell vennie a dinamikus hatástényezőt a daru felvétele során – jellemzően minimális biztonsági tényező 4:1 alkalmazzák a beton kitörési és acél szakítószilárdítási módokra. A 20 tonnás előregyártott falpaneleknél ez azt jelenti, hogy a rögzítési rendszert legalább 80 tonnás szilárd terhelésre kell tervezni, nem csak a panel statikus tömegére. A kötélzet szöge szintén csökkenti a kapacitást: a függőlegestől 60 fokos hevederszög a lábonkénti megengedett terhelést a névleges függőleges teherbírás körülbelül 87%-ára, míg a 30 fokos szög 50%-ára csökkenti.
Lemezek beágyazása: Csatlakozási filozófia előregyártott keretekben
Az előregyártott betonelemek közötti szerkezeti kapcsolatok szinte teljes egészében betonacél horgonyokhoz vagy nelson csapokhoz hegesztett beágyazott lemezeken alapulnak. Ezeknek a lemezeknek a kialakítása követi az AISC és PCI irányelveket, különös figyelmet fordítva a feszítőcsatlakozások kifeszítésére és a nyírósúrlódásra az interfész síkjainál. Egy megfelelően megtervezett hegesztőlemez csatlakozás egy előregyártott parkolószerkezetben 150 kip nyírást képes átvinni egy gerenda-oszlop csatlakozáson akár 8 × 8 hüvelykes lemezzel – feltéve, hogy az alátétsor, a fugazseb és a hegesztési varrat az előírásoknak megfelelően történik. Ezeknek a lemezeknek az ASTM A123 (minimum 3,9 oz/ft²) szabvány szerinti galvanizálása mérhető korróziós élettartamot növel a kitett vagy tengeri környezetben.
Csapágybetétek: Tűrések és hosszú távú teljesítmény
Minden előregyártott gerenda, dupla póló és üreges deszka egy csapágypárnán nyugszik, amely egyidejűleg adja át a függőleges terhelést, és alkalmazkodik a szerkezet élettartama során fellépő hő- és zsugorodási mozgásokhoz. Az 50–60 keménységű neoprén betét a legelterjedtebb választás, standard méretük 4 × 6 hüvelyk és 8 × 12 hüvelyk között van, vastagsága pedig 3/8–3/4 hüvelyk. A PCI tervezési kézikönyv táblázatai azt mutatják, hogy egy 6 × 9 hüvelykes, 1/2 hüvelykes neoprén betét akár 0,5 hüvelyk vízszintes mozgást is képes elviselni megfelelő nyomómerevség megőrzése mellett. A HDPE betéteket egyre gyakrabban olyan hídalkalmazásokhoz írják elő, ahol alacsony súrlódás szükséges a hőtágulás érdekében anélkül, hogy a felépítményben visszatartó erők képződnének.
Szerkezeti kapcsolatok előregyártott betonszerkezetekben
A csatlakozási rendszer az, ahol az előregyártott betonszerkezetek vagy teljesítenek, vagy meghibásodnak. Ellentétben az acélkeretekkel, ahol a csatlakozásokat csavarokkal és hegesztési varratokkal szabad levegőn végzik, az előregyártott beton csatlakozások gyakran zárt tereket, fugázási zsebeket és beágyazott vasalatokat foglalnak magukban, amelyeket a fugázás után nem lehet ellenőrizni. Ezért az első alkalommal megfelelő kapcsolat létrehozása nem alku tárgya.
Három széles filozófia szabályozza az előregyártott csatlakozások tervezését:
- Egyszerűen alátámasztott gravitációs rendszerek — a gerendák támasztékokra vagy párkányszögekre támaszkodnak, és csak függőleges terhelést adnak át. Egyszerű, gyorsan felszerelhető, és toleráns a különbségi elrendezésben. Az egyszintes ipari épületek és parkolóépületek túlnyomó többségében használják.
- Pillanatálló keretek — az oszlop-oszlop és a gerenda-oszlop csatlakozásokat nyomatékállóvá teszik utófeszítéssel, fugázott betonacél-csatlakozókkal vagy hegesztett lemezszerelvényekkel. A szeizmikus és szélállóság érdekében az oldalirányú eltolódás szabályozását éri el, amely összehasonlítható az öntött keretekkel.
- Hibrid rendszerek — egyszerű csapágyazás által hordozott gravitációs terhelések, külön nyírófal vagy nyomatékkeret mag által kezelt oldalirányú terhelések. A legelterjedtebb megközelítés középmagas lakó- és vegyes felhasználású, 5-15 emeletes előregyártott épületeknél.
A fugázott csatlakozások minősége nagymértékben függ az előregyártott beton tartozékok kiválasztásától és elhelyezésétől. A fugázott karmantyús csatlakozót – amelyet két betonacél-hossz összekötésére használnak egy kötésben – ±1/8 hüvelyk pontossággal kell beállítani, hogy a rúd tisztán tudjon belépni az összeszerelés során. Bármilyen, a helyszínen felfedezett eltolódást általában költséges, mechanikus dübelekkel vagy epoxi befecskendezéssel járó helyreállításra van szükség, amely mindkettő csökkenti a csatlakozás rugalmasságát az eredeti tervezési szándékhoz képest.
±1/8" Max csatoló eltolódási tűrés
4:1 Minimális emelőhorgony biztonsági tényező
28 nap Helyszíni öntési kúra vs. 18–24 órás előregyártott
8000 psi Tipikus előregyártott HPC nyomószilárdság
Ütemezési előnyök: Hogyan tömörítik az előregyártott betonszerkezetek a projekt idővonalait
A kereskedelmi és infrastrukturális projektek előregyártott betonszerkezetei mellett a legnyomósabb érv az ütemterv tömörítése. Az elemek gyártása a helyszínelőkészítéssel párhuzamosan történik – miközben az alap kiásása és öntése folyik, az előregyártott üzem egyidejűleg a szerkezeti vázat is gyártja. Ez az átfedés általában megtakarít 4-8 hét egy közepes méretű projektnél a szekvenciális beadási ütemtervhez képest.
1–4. hét: Tervezési és bolti rajzok jóváhagyása
A rekordok mérnöke és a rekord előregyártott mérnöke együttműködik a csatlakozás részleteivel, a beágyazási helyekkel és az előregyártott betontartozékok ütemezésével. Minden tartozékot megrajzolnak, méreteznek és a műhelyrajzokon megadnak, mielőtt egyetlen nyomtatványt összeállítanának.
5–12. hét: Növénytermesztés
Teljes gyártási folyamat. Egy közepes méretű előregyártott üzem, amely heti 500-800 köbmétert önt, 6-8 hét alatt képes elkészíteni egy 200 000 négyzetméteres raktár szerkezeti vázát. Az elemek sorozatszámmal és sorrendben vannak a szállításhoz.
8–14. hét: Helyszínalapozás (párhuzamos)
Amíg az üzemi termelés folyik, a telephely személyzete kiönti a lábazatokat, a gerendákat és az oszloppilléreket. Az előregyártott műhely rajzaiból származó horgonycsavar-sablonok biztosítják, hogy az oszlop alaplemezei és a csapok csatlakozásai egy vonalba kerüljenek az elemek megérkezésekor.
13–18. hét: erekció
Egy jól szervezett szerelőszemélyzet egy 150 tonnás lánctalpas daruval napi 20-40 fő elemet tud beállítani. Az ötszintes, 1200 férőhelyes parkolószerkezet szerkezetileg 10-14 munkanap alatt készülhet el daruidő – olyan sebesség, amelyet a helyben öntött módszerekkel lehetetlen megközelíteni.
18–22. hét: Fugázás, hegesztés és kikészítés
A helyszíni személyzet elvégzi a fugázott csatlakozásokat, a beágyazott lemezek hegesztéseit, az illesztési tömítőanyagokat és az építészeti befejezést. A szerkezet teljesen zárt és időjárásálló, sokkal korábban, mint a megfelelő helyben öntött szerkezet.
Előregyártott betonszerkezetek és helyben öntött szerkezetek: közvetlen összehasonlítás
Az előregyártott és a helyben öntött beton közötti választás soha nem egyszerű, de a következő összehasonlítás a tulajdonosok, vállalkozók és építőmérnökök számára legfontosabb méreteket tartalmazza.
| Méret | Előregyártott beton | Helyben öntött beton |
|---|---|---|
| Nyomószilárdság | 5000-12000 psi jellemző | 3000-5000 psi jellemző |
| Méretal Tolerance | ±1/8-±1/4 hüvelyk | ±1/4-±3/4 hüvelyk |
| Menetrend (szerkezeti keret, 200k sf raktár) | 10-14 napos erekció | 8-14 hét formázás/öntés |
| Időjárásfüggőség | Alacsony – a szárítás üzemben történik | Magas – a hideg és meleg időjárás védelmet igényel |
| Tervezési rugalmasság | Ismétlődő geometria optimális; egyedi formák prémium áron | Nagy rugalmasság összetett, ívelt vagy szabálytalan geometriához |
| Helyszíni munka | Alacsony – elsősorban daru és csatlakozó személyzet | Magas – formázás, felhelyezés, kikészítés, csupaszítás |
| Minőségellenőrzés | PCI üzem tanúsítás, napi QC tesztelés | A helyszíni körülményektől és az ellenőr jelenlététől függően |
Feszített előregyártott beton: Hogyan működik az előfeszítés és az utófeszítés
Az előfeszítés és az előregyártott beton kombinációja az egyik legerősebb eszköz a szerkezetépítésben. A beton elősajtolásával az üzemi terhelések alkalmazása előtt a mérnökök hatékonyan kiküszöbölik a szakítós repedést – a betonromlás elsődleges módját –, és olyan fesztávokat érhetnek el, amelyek szerkezetileg lehetetlenek vagy gazdaságilag kivitelezhetetlenek lennének hagyományosan megerősített szakaszokkal.
Előfeszítés: A szabványos előregyártott megközelítés
Az előfeszített előregyártott betonban a betonozás előtt nagy szilárdságú acélszálakat feszítenek ki az öntőágy végein lévő ütközők között. A szálak – jellemzően 270-es fokozatú, alacsony ellazulású, 0,5 vagy 0,6 hüvelyk átmérőjűek – úgy vannak felhúzva, hogy a végső szakítószilárdság körülbelül 70%-a, vagyis nagyjából 189 000 psi . Ezután betont helyeznek a megfeszített szálak köré. Amikor a beton eléri a megfelelő szilárdságot, a szálak felszabadulnak, és az előnyomás kötés útján átkerül az elembe. Ezzel a módszerrel gyártanak üreges deszkákat, dupla pólókat, hídgerendákat és feszített falpaneleket a világ szinte minden előregyártott üzemében.
Utófeszítés előregyártott elemekben

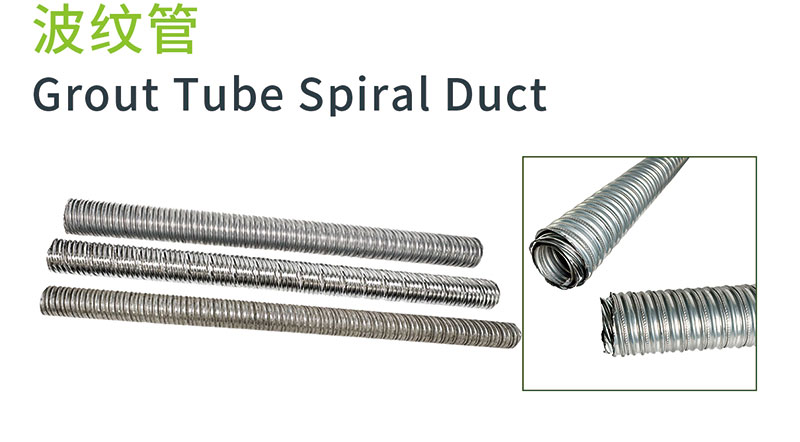

Az utófeszítő vasalat - csatornák, horgonyok, csatlakozók és trombitalemezek - az előregyártott betontartozékok speciális kategóriáját jelentik, amelyeket akkor használnak, amikor az elem felállítása után előfeszítést kell alkalmazni, vagy ha több előregyártott szegmensből származó elemeket kell összefüggő szerkezeti egységgé összeilleszteni. A szegmenses hídépítés például jellemzően 8-12 láb hosszú előregyártott szegmenseket használ, amelyeket összeszerelnek, majd utólag 200-400 láb hosszúságú folyamatos tartókká feszítenek. Minden utófeszítő ín 300-1500 kip előfeszítő erőt hordozhat a szálak számától és geometriától függően.
Hosszú távú feszültségveszteségek
A mérnököknek figyelembe kell venniük az előfeszítési veszteségeket a szálak méretezésekor és a kezdeti emelőterhelés meghatározásakor. Az előfeszített elem élettartama során a veszteség fő forrásai a következők:
- Rugalmas rövidítés — azonnali veszteség a szálkioldáskor, jellemzően a kezdeti előfeszítés 6-8%-a előfeszített elemek esetén
- Kúszás - időfüggő alakváltozás tartós terhelés mellett, amely az 50 éves élettartam alatt az effektív előfeszítés 5-12%-át teszi ki
- Zsugorodás – térfogatcsökkenés a beton száradása során, ami 4–8%-os többletveszteséggel jár
- Acél relaxáció – a szálfeszültség fokozatos elvesztése állandó igénybevétel mellett, körülbelül 2% az alacsony ellazítású szálaknál 50 év felett
A teljes hosszú távú veszteség általában a kezdeti emelőerő 15-25%-a. Ez azt jelenti, hogy a 33 000 fontra emelt szálat úgy kell megtervezni, hogy a teljes tervezési élettartam alatt 25 000 és 28 000 font közötti effektív előfeszítést hordozzon – és a szakasz kialakításának figyelembe kell vennie a csökkentett előnyomást a repedési nyomatékok és az elhajlások kiszámításakor.
Előregyártott betonszerkezetek szeizmikus tervezése
Az előregyártott betonszerkezetek szeizmikus terhelés alatti viselkedését intenzíven tanulmányozták, mivel az 1971-es San Fernando-i földrengés és az 1994-es Northridge-i földrengés feltárta a korai előregyártott parkolószerkezetek gyengeségeit. A mérnöki közösség jelentős előrelépésekkel válaszolt a csatlakozástervezés, a membránrészletezés és a szeizmikus tesztelési programok terén – ezek közül a legjelentősebb a PRESSS (PREcast Seismic Structural Systems) kutatási program, amely 1991 és 2001 között futott.
A PRESSS program bebizonyította, hogy a megfelelően részletezett előregyártott rendszerek megfelelnek vagy meghaladják a helyben öntött betonvázak rugalmasságát. A PRESSS-ben kifejlesztett illesztett falrendszer nem ragasztott utófeszítést alkalmazott előregyártott nyíró falpaneleken keresztül. önközpontú viselkedés — az épület szeizmikus terhelés hatására a fal-alap határfelületen szikrázik, de a földrengés leállásakor visszaáll a vízszintes állapotba, minimális maradék elsodródás mellett. Egy teljes ötszintes előregyártott szerkezetet a teljes méret 60%-án teszteltek az UC San Diego Structural Laboratory-ban, és 0,1%-nál kisebb maradványeltolódást mutattak ki a tervezési szintű földrengésmozgások során.
A jelenlegi ASCE 7 és ACI 318 rendelkezések lehetővé teszik az előregyártott betonszerkezeteket a D szeizmikus tervezési kategóriában (magas szeizmikus), feltéve, hogy a csatlakozások és a membránok részletezettek, hogy megfeleljenek a képlékeny előregyártott speciális nyomatékos keretnek vagy előregyártott speciális nyírófalrendszereknek. A legfontosabb követelmények a következők:
- A fugázott karmantyús csatlakozásoknak 125%-os rúd folyáshatárt kell mutatniuk a szakítószilárdság vizsgálatakor az építőiparban történő felhasználás előtt
- Az előregyártott membráncsatlakozásokat a membrán szeizmikus tervezési módszerrel (DSDM) kell megtervezni, 1,0 és 1,5 közötti erőerősítési tényezőkkel a membrán osztályozásától függően
- A membrán élei mentén található húr és kollektor csatlakozások felerősített membránerőket hordoznak, amelyek gyakran szabályozzák az előregyártott beton tartozékok méretét a panelek közötti csatlakozásoknál
- A szeizmikus erőálló rendszer minden előregyártott betontartozékát az ASCE 7 12.2-1 táblázatában meghatározott várható anyagszilárdságra és az omega-zero túlszilárdsági tényezőre kell tervezni.
Gyakori hibák az előregyártott betontartozékok specifikációjában és azok elkerülése
Tapasztalt előregyártott mérnökök és vállalkozók következetesen ugyanazokat a hibakategóriákat azonosítják a projektekben, amelyek helyszíni problémákat, helyreállítási költségeket vagy ütemezési késéseket eredményeznek. Legtöbbjük a tartozékok specifikációira és a tervezés során hozott koordinációs döntésekre vezethető vissza – jóval a betonöntés előtt.
01

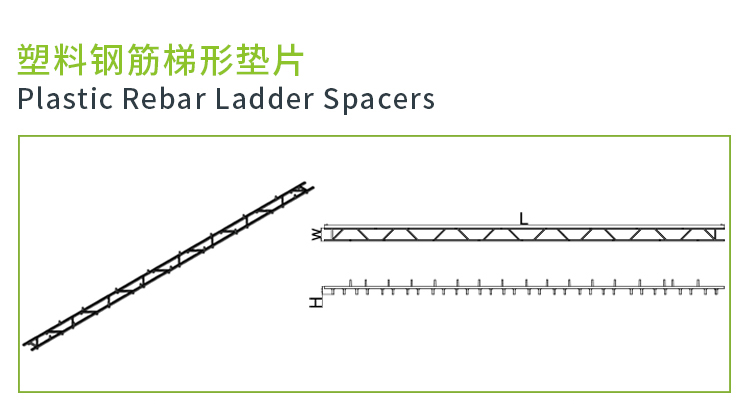

Tartozékok megadása betonburkolat ellenőrzése nélkül
Gyakori hiba az emelőhorgony megadása, amely a szükséges beágyazási mélységben ütközik az erősítőketreccel vagy az utófeszítő csatornával. Az előregyártott betontartozékok minimális betontakaróját fenn kell tartani a megadott minimumon – jellemzően 1 hüvelyk formázott felületek esetén belső expozícióban és legfeljebb 2 hüvelyk korrozív vagy tengeri környezetben. Mielőtt jóváhagyásra kiadná a műhelyrajzokat, ellenőrizze a tartozékok méreteit a betonacél elrendezése alapján a 3D BIM-ben.
02
Különböző beszállítóktól származó nem kompatibilis hardverek használata
Az emelőrendszerek – horgony és emelő tengelykapcsoló – összeillesztett párokként vannak kialakítva. Az A szállítótól származó tengelykapcsoló és B szállító dübel használata érvényteleníti mindkét alkatrész terhelhetőségét. Minden előregyártott betontartozék-specifikációnak meg kell követelnie, hogy az emelőrendszerek egyetlen gyártótól érkezzenek , a projektrekordhoz mellékelt terhelési tesztelési dokumentációval.
03
A korrózióvédelem elhagyása a projektleírásban
A sima A36-os acélnak minősített beágyazott lemezek és hegesztési lemezek gyorsan korrodálódnak bármilyen exponált vagy külső alkalmazás esetén. Az ASTM A123 szerinti tűzihorganyzás 30-50 éves korróziós élettartamot biztosít tipikus kültéri expozícióban. A tengeri fröccsenő zónákban a 316-os típusú rozsdamentes acél vagy epoxibevonatú vasalatokat adjon meg dokumentált minőségbiztosítási eljárással a bevonat folytonossága érdekében.
04
A használati hüvelyek szerkezeti elemekkel való összehangolásának elmulasztása
Az előregyártott betontartozékként beágyazott elektromos vezetékeket, vízvezeték-hüvelyeket és mechanikus átvezetéseket egyeztetni kell a szerkezetmérnökkel a műhelyrajz jóváhagyása előtt. Egy 6 hüvelykes nyílást az előfeszített kettős póló szövedékén kell elemezni nyíráscsökkentés szempontjából; az elemek öntése után felfedezett koordinálatlan behatolás jellemzően költséges külső erősítő hevedereket vagy elemcserét igényel.
05
A szárazon futó erekciós ellenőrzés kihagyása
Összetett előregyártott szerkezeteken – különösen azokon, amelyek nyomatékos csatlakozásainál terepi hegesztésű beágyazott lemezek szükségesek – a tartozék elrendezésének szárazon történő áttekintése a szerkezeti modellhez képest az összeállítás megkezdése előtt feltárja az ütközéseket. A talajon lévő két hegesztési lemez közötti 1 hüvelykes eltérés felfedezése percekbe kerül; 50 láb mélyen a levegőben felfedezése napokba és jelentős átdolgozási költségekbe kerül.
06
A horgonyok kiválasztásakor nem veszik figyelembe a csupaszítási szilárdságot
Az emelőhorgonyokat a csupaszításkori betonszilárdság alapján kell értékelni, nem a 28 napos tervezési szilárdság alapján. Ha egy elemet 16 óra elteltével lecsupaszítanak, a beton szilárdsága csak 2500-3000 psi lehet. A horgonyterhelési táblázatokat a tényleges csupaszítási szilárdságon kell megadni, és ennek megfelelően csökkenteni kell a beton áttörési kapacitását. Sok emelőhorgony meghibásodása pontosan azért következik be, mert a megadott horgonykapacitást 5000 psi-re számították, miközben az elemet 18 óra elteltével csupaszították le betonnal, mindössze 2200 psi nyomással.
Fenntarthatóság az előregyártott betonszerkezetekben
Az előregyártott betonszerkezetek fenntarthatósági profilja jelentősen javult az elmúlt két évtizedben, mind a szabályozási nyomásnak, mind az anyag- és gyártási módszerek valódi innovációjának köszönhetően.
Kiegészítő cementtartalmú anyagok (SCM)
A pernye, salakcement és szilícium-dioxid füst – összefoglaló néven kiegészítő cementkötésű anyagok – az előregyártott betonkeverékekben a portlandcement 20-50%-át helyettesíthetik anélkül, hogy az szilárdság vagy a tartósság rovására menne. Mivel a cementgyártás a globális CO₂-kibocsátás körülbelül 8%-át teszi ki, a 35%-os salakpótló előregyártott keverék körülbelül 25-30%-kal csökkenti a beton széntartalmát a 100%-os portlandcement alapvonalhoz képest, miközben a csökkent permeabilitás révén javítja a hosszú távú tartósságot is.
Csökkentett anyaghulladék
Az előregyártott elemek gyári gyártása során a betonhulladék aránya kevesebb, mint a teljes tételtérfogat 2%-a, szemben a 8-12%-os hulladékkal a tipikus helyszíni öntéses projekteknél, ahol gyakori a túlrendelés és a kiömlés. Az acélformák újrafelhasználása – egyetlen előregyártott forma 300-1000 azonos elemet képes előállítani élettartama során – kiküszöböli a helyben öntött formázórendszerekhez kapcsolódó fahulladékot.
Termikus tömeg és energiateljesítmény
Az előregyártott beton falpanelek, különösen a szigetelt szendvicspanelek jelentős hőtömeget biztosítanak, amely kisimítja az épületek belső tereiben a napi hőmérséklet-ingadozásokat. A 6 hüvelykes szigetelt előregyártott szendvicspanel folyamatos 2 hüvelykes EPS maggal rendelkezik körülbelül R-13 a panel közepén — versenyképes az acél csapfal-összeállítással — miközben biztosítja azokat a szerkezeti és tűzállósági funkciókat is, amelyeket egy csapfal nem tud teljesíteni kiegészítő rendszerek nélkül.
Életvégi megfontolások
Az előregyártott betonelemek bontása helyett szétszerelhetők, mert az előregyártott vázszerkezetekben használt különálló csavarozott és hegesztett csatlakozások – beleértve az ezeket a csatlakozásokat alkotó összes előregyártott betontartozékot – csavarozhatók vagy lánggal vághatók. A visszanyert előregyártott elemeket másodlagos szerkezetekben, például támfalakban, hangfalakban és ideiglenes építési létesítményekben újra felhasználták. Ha a zúzódás elkerülhetetlen, az előregyártott bontásból származó újrahasznosított beton adalékanyag tiszta, egyenletesen osztályozott, és alkalmas útalap, vízelvezető adalékanyag és szerkezeti kitöltésre.
Előregyártott betonszerkezetek és tartozékok minőségbiztosítása
A PCI-tanúsítvánnyal rendelkező előregyártott üzemekben a minőség-ellenőrzési környezet lényegesen szigorúbb, mint ami a legtöbb építkezésen elérhető. Az üzem minőségellenőrzése során végbemenő események megértése segít a tulajdonosoknak, mérnököknek és vállalkozóknak megfelelő elvárásokat támasztani azzal kapcsolatban, hogy az üzem mit tud és mit nem tud garantálni – és hol kell a terepi minőségellenőrzésnek lazítania.
Üzemen belüli minőségellenőrzés: Amit minden szakaszban ellenőriznek
- Beérkező anyagok — A cement, adalékanyagok, adalékanyagok és az előregyártott betontartozékok mindegyike bejövő ellenőrzést és a malom tanúsításának felülvizsgálatát igényli. Az átvétel előtt minden tétel emelőhorgonyait jellemzően a névleges munkaterhelés 150%-án tesztelik.
- Űrlap beállítása — A formageometria és a tartozékok elhelyezésének méretellenőrzése a beton adagolása előtt. Az adott elemtípusra vonatkozó PCI tűréstáblázat értékeinél nagyobb eltéréseket a kiöntés megkezdése előtt ki kell javítani.
- Friss beton — A süllyedést, a levegőtartalmat, az egységtömeget és a hőmérsékletet minden betontételnél megvizsgálják a kiürítési ponton. A hengermintákat 1 napos, 7 napos és 28 napos nyomószilárdsági vizsgálathoz öntik.
- Kész elemek — Minden előregyártott betontartozék a csupaszítás után fel van szerelve és mérve. A felületkezelési hibákat dokumentálják, jóváhagyott javítási eljárás szerint kijavítják, és újra megvizsgálják, mielőtt az elemet az udvarra bocsátják.
Harmadik fél által végzett ellenőrzés az építés során
Az előregyártott szerelés helyszíni ellenőrzése négy elsődleges elemre összpontosít: csapágyülés előkészítése és csapágybetét elhelyezése, habarcs és nem zsugorodó habarcs alkalmazása a csatlakozózsebekben, hegesztési varratok a beágyazott lemez csatlakozásoknál és a hézagtömítő anyagok beszerelése. A terepi hegesztési varratok ellenőrzéséhez CWI (Certified Welding Inspector) és szemrevételezésre, valamint ultrahangos vizsgálatra van szükség a teljes áthatoló varratok esetében az elsődleges szerkezeti kapcsolatokban. A csapágybetét elhelyezését gyakran alulvizsgálják és alul specifikálják az alacsony ajánlatú projekteknél; a rosszul beállított vagy hiányzó csapágypárna a terhelés alkalmazását követő néhány napon belül a betonpárkány helyi összenyomódását okozhatja.
